Solidworks二次开发：创建距离配合以及移动组件API详解

今天要讲的文章是关于如何创建距离配合和移动组件的API详解。

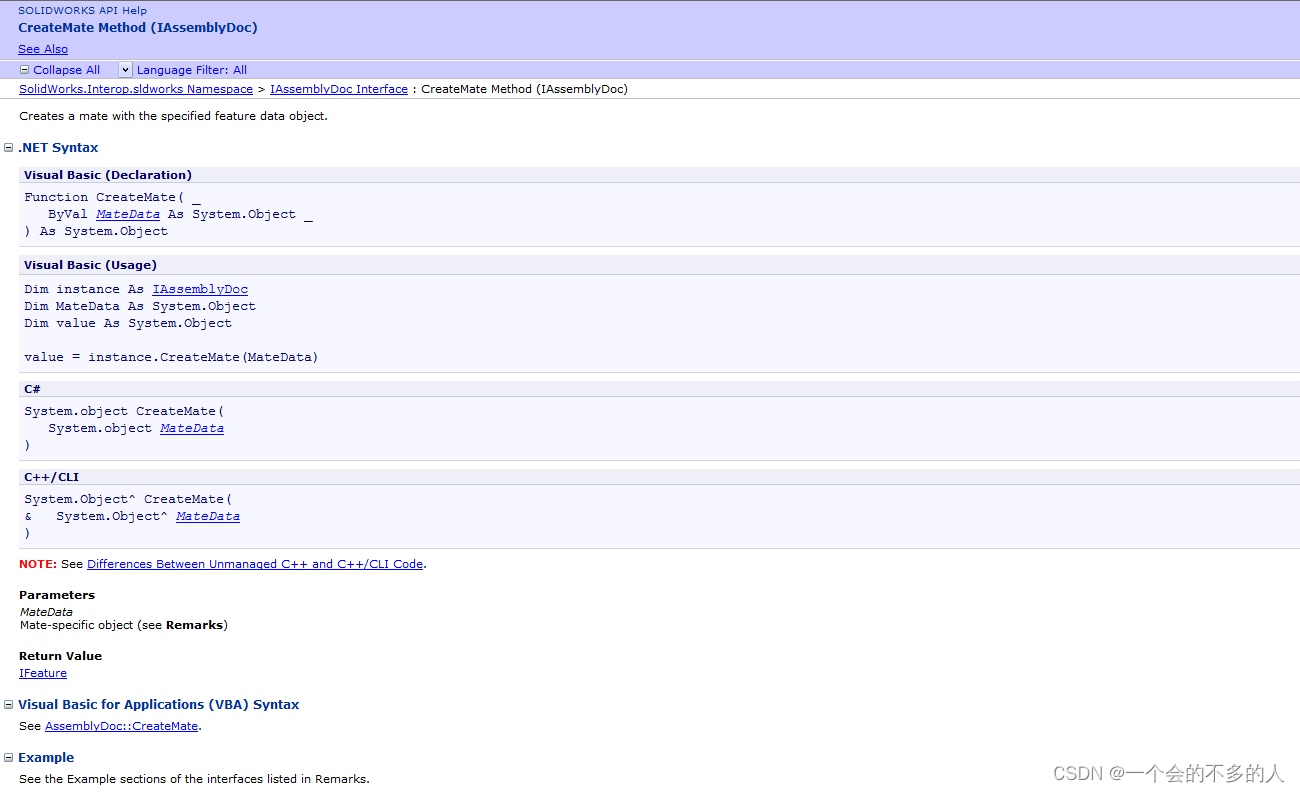

（1）创建配合API，CreateMate()


这个API的解释是根据指定的特性数据对象来创建配合，也就可以理解为输入什么样的特征对象就可以创建出什么配合，这个API的输入参数类型为object，返回的参数类型为Feature。

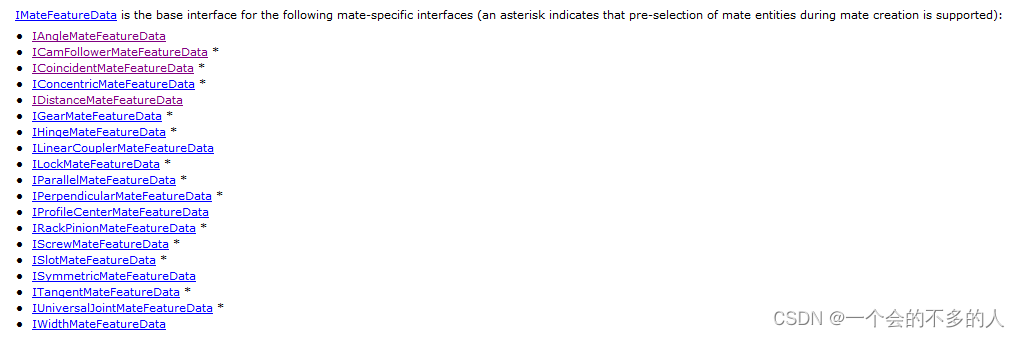

而输入参数的类型有以下几种：


（2）距离配合特征数据对象为

1
IDistanceMateFeatureData

这个特征对象中有几个比较常用的属性如下所示：

1、FlipDimension：bool类型，是否设置翻转维度。

2、MateAligment：int类型，翻译为对齐，具体值如下图所示：


3、Distance：double类型，距离配合值。

在使用距离配合时需要有一些注意的地方：

创建距离配合的时候，距离值不能输入负值，如果想要反向的话，可以把FlipDimension设置为true，这个设置就相当于Solidworks软件中距离值下方的反转尺寸打勾，也就实现了反向配合。我本人觉得这个功能设计的十分不便捷。

（3）创建移动组件的API，Transform2（）


下面介绍一个使用的例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
var swXfms = (double[])swComp1.Transform2.ArrayData;
swComp1.Select(true);
double[] TransformData = new double[16];
TransformData[0] = 1;
TransformData[1] = 0;
TransformData[2] = 0;
TransformData[3] = 0;
TransformData[4] = y;
TransformData[5] = 0;
TransformData[6] = 0;
TransformData[7] = 0;
TransformData[8] = 1;
TransformData[9] = totaldis;//X
TransformData[10] = 0;//Y
TransformData[11] = 0;//Z
TransformData[12] = 1;
TransformData[13] = 0;
TransformData[14] = 0;
TransformData[15] = 0;
var TransformDataVariant = TransformData;
var swMathUtil = (MathUtility)swApp.GetMathUtility();
var swTransform = (MathTransform)swMathUtil.CreateTransform((TransformDataVariant));
boolstatus = swComp1.SetTransformAndSolve2(swTransform);
